Enchevêtré au-dessus Qifan bobine et tambour 1/0 2/0 4/0 câble 1350-H19

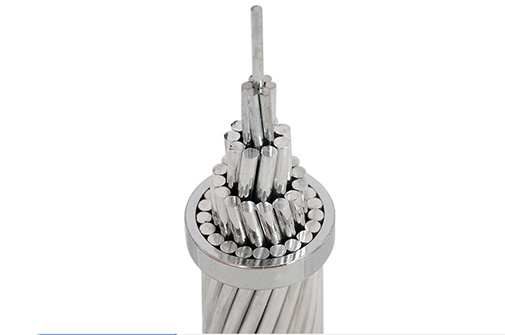

Enchevêtré au-dessus Qifan bobine et tambour 1/0 2/0 4/0 câble 1350-H19 image

Get Latest Price Request a quote

Product Details

N° de Modèle.

AAC Daisy

Matériau conducteur

Aluminium

Matériau de la gaine

Matériau isolant

Forme Matériel

Fil rond

Domaine d′application

ligne d′alimentation de la transmission

Certificat

ISO9001, CCC, RoHS

Marque

qifan

couleur

argent

garantie

10 ans

200

Paquet de Transport

rabatteur et tambour

Spécifications

1/0 2/0 4/0

Marque Déposée

qifan

Origine

Chine

Code SH

761490000

Capacité de Production

50 tonnes par jour

Product Description

Transmission utiliser un câble en aluminium conducteur AAC pour une utilisation en hauteur

1.caractéristiques :
a.haute résistance à la traction
b.longue durée de vie
c.léger
d.convient pour les tensions aériennes élevées et très élevées lignes

Brève description :
Le conducteur AAC se compose d’un noyau en acier solide ou toronné entouré de brins d’aluminium (E.C. LE CONDUCTEUR AAC est disponible dans une large gamme d’acier variant de 6 % à 40 %. Les CONDUCTEURS AAC à plus forte intensité sont utilisés pour les passages de rivière, les fils de masse aériens, les installations impliquant des travées extra longues, etc. Contre toute résistance donnée du conducteur, LES CONDUCTEURS AAC peuvent être fabriqués pour avoir une large plage de résistance à la traction selon les besoins. Le principal avantage de ces conducteurs est une résistance à la traction élevée et un poids léger avec des portées plus longues et des supports moins importants. En raison du plus grand diamètre des CONDUCTEURS AAC, une limite de corona beaucoup plus élevée peut être obtenue, ce qui présente de gros avantages sur les lignes aériennes haute et très haute tension.

3.applications :
Utilisé comme câble de transmission aérien nu et comme câble de distribution primaire et secondaire. Le connecteur AAC offre une résistance optimale pour la conception de ligne. La bande de carottis en acier variable permet d’obtenir la résistance souhaitée sans sacrifier l’intégrité. Les câbles de mise à la terre AAC sont largement utilisés pour les fils de masse aériens, les passages à niveau de rivière, etc. Ces câbles AAC sont disponibles avec nous dans différents types pour répondre aux exigences exactes des clients.

4. Fil de conducteurs en aluminium AAC.

Norme CEI

Numéro de code	Zone	Nombre de fils	Diamètre		Masse linéaire	Résistance nominale	Résistance max.D.C.à 20 ºC
Numéro de code	mm2		Fil	Cond.	kg/km	KN	Ω/km
10	10	7	1.35	4.05	27.4	1.95	2.8633
16	16	7	1.71	5.12	43.8	3.04	1.7896
25	25	7	2.13	6.4	68.4	4.5	1.1453
40	40	7	2.7	8.09	109.4	6.8	0.7158
63	63	7	3.39	10.2	172.3	10.39	0.4545
100	100	19	2.59	12.9	274.8	17	0.2877
125	125	19	2.89	14.5	343.6	21.25	0.2302
160	160	19	3.27	16.4	439.8	26.4	0.1798
200	200	19	3.66	18.3	549.7	32	0.1439
250	250	19	4.09	20.5	687.1	40	0.1151
315	315	37	3.29	23	867.9	51.97	0.0916
400	400	37	3.71	26	1102	64	0.0721
450	450	37	3.94	27.5	1239.8	72	0.0641
500	500	37	4.15	29	1377.6	80	0.0577
560	560	37	4.39	30.7	1542.9	89.6	0.0515
630	630	61	3.63	32.6	1738.3	100.8	0.0458
710	710	61	3.85	34.6	1959.1	113.6	0.0407
800	800	61	4.09	36.8	2207.4	128	0.0361
900	900	61	4.33	39	2483.3	144	0.0321
1000	1000	61	4.57	41.1	2759.2	160	0.0289
1120	1120	91	3.96	43.5	3093.5	179.2	0.0258
1250	1250	91	4.18	46	3452.6	200	0.0231
1400	1400	91	4.43	48.7	3866.9	224	0.0207
1500	1500	91	4.58	50.4	4143.1	240	0.0193

BS 215

Nom du code	Nominale	Numéro	Croix-	Dans l’ensemble	Poids	Charge de rupture calculée	Max. D.C. Résistance à 20ºC


	( mm² )	( mm )	( mm² )	( mm )	( kg/km )	DaN	Ω/km
Milieu	22	7/2.06	23.33	6.18	64	399	1.227
APHIS	25	3/3.35	26.44	7.22	74	411	1.081
Gnat	25	7/2.21	26.85	6.63	73	459	1.066
Le charançon	30	3/3.66	31.56	7.89	86	486	0.9082
Moustiquaire	35	7/2.59	36.88	7.77	101	603	0.7762
Ladybird	40	7/2.79	42.8	8.37	117	687	0.6689
ANT	50	7/3.10	52.83	9.3	145	828	0.5419
Voler	60	7/3.40	63.55	10.2	174	990	0.4505
Bouteille bleue	70	7/3.66	73.65	10.98	202	1134	0.3881
Earwig	75	7/3.78	78.55	11.34	215	1194	0.3644
Sauterelle	80	7/3.91	84.05	11.73	230	1278	0.3406
Clegg	90	7/4.17	95.6	12.51	262	1453	0.2994
Moraillon	100	7/4.39	106	13.17	290	1600	0.2702
Coléoptère	100	19/2.67	106.4	13.35	293	1742	0.2704
Abeille	125	7/4.90	132	14.7	361	1944	0.2169
Cricket	150	7/5.36	157.9	16.08	432	2385	0.1818
Hornet	150	19/3.25	157.6	16.25	434	2570	0.1825
Traiteur	175	19/3.53	185.9	17.65	511	2863	0.1547
Fer à voile	200	19/3.78	213.2	18.9	587	3240	0.1349
Croisillon	225	19/3.99	237.6	19.95	654	3601	0.1211
Cafard	250	19/4.22	265.7	21.1	731	4040	0.1083
Papillon	300	19/4.65	322.7	23.25	888	4875	0.08916
Papillon	350	19/5.00	373.1	25	1027	5637	0.07711
Drone	350	37/3.58	372.4	25.06	1027	5745	0.07741
Acridien	400	19/5.36	428.7	26.8	1180	6473	0.0671
Centipede	400	37/3.78	415.2	26.46	1145	6310	0.06944
Maybug	450	37/4.09	486.1	28.63	1340	7401	0.05931
Scorpion	500	37/4.27	529.8	29.89	1461	7998	0.05441
Cicada	600	37/4.65	628.3	32.55	1732	9495	0.04588
Tarantula	750	37/5.23	794.9	36.61	2192	12010	0.03627

ASTM B231

Nom du code	Surface totale		Bandes et diamètre du fil mm	Masse linéaire kg/km	Dans l’ensemble Diamètre mm	Nominale Charge de rupture DaN	Max. D.C. Résistance À 20ºC ≤Ω/k
Nom du code	AWG ou MCM	mm2	Bandes et diamètre du fil mm	Masse linéaire kg/km	Dans l’ensemble Diamètre mm	Nominale Charge de rupture DaN	Max. D.C. Résistance À 20ºC ≤Ω/k
Peachbell	6	13.29	7/1.554	37	4.67	249	2.1692
Rose	4	21.16	7/1.961	58	5.89	396	1.3624
Iris	2	33.61	7/2.474	93	7.42	597	0.8577
Pansy	1	42.39	7/2.776	117	8.33	732	0.6801
Coquelicot	1/0	53.48	7/3.119	147	9.36	873	0.5390
Aster	2/0	67.42	7/3.503	186	10.51	1100	0.4276
Phlox	3/0	85.03	7/3.932	234	11.80	1347	0.3390
Oxlip	4/0	107.23	7/4.417	296	13.26	1698	0.2688
Valériane	250	126.71	19/2.931	349	14.57	2062	0.2275
Sneezewort	250	126.71	7/4.80	349	14.4	2007	0.2275
Laurel	266.8	135.16	19/3.01	373	15.05	2200	0.2133
Pâquerette	266.8	135.16	7/4.96	373	14.9	2141	0.2133
Pivoine	300	152.0	19/3.193	419	15.97	2403	0.1896
Tulipe	336.4	170.45	19/3.381	470	16.91	2695	0.1691
Daffodil	350	177.35	19/3.447	489	17.24	2804	0.1625
CAN	397.5	201.42	19/3.673	555	18.36	3184	0.1431
Goldentuft	450	228	19/3.909	629	19.55	3499	0.1264
Syringa	477	241.68	37/2.882	666	20.19	3849	0.1193
COSMOS	477	241.68	19/4.023	666	20.12	3708	0.1193
Jacinthe	500	253.35	37/2.951	698	20.65	4035	0.1138
Zinnia	500	253.35	19/4.12	698	20.6	3888	0.1138
Dahlia	556.5	282	19/4.346	777	21.73	4327	0.1022
GUI	556.5	282	37/3.114	777	21.79	4362	0.1022
Meadowsweet	600	304	37/3.233	838	22.63	4703	0.0948
Orchidée	636	322.25	37/3.33	888	23.31	4985	0.0894
Heuchera	650	329.35	37/3.366	908	23.56	5095	0.0875
Drapeau	700	354.71	61/2.72	978	24.48	5146	0.0813

DIN 48201

Numéro de code	Surface caculée	Bande et diamètre du fil	Diamètre total	Masse linéaire	Charge de rupture calculée	Résistance D.C.max. À 20 ºC
mm2	mm2	mm	mm	kg/km	DaN	Ω,km
16	15.89	7/1.70	5.1	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2 50	7.5	94	585	0.8332
50	49.48	7/3.00	9	135	810	0.5786
50	48.36	19/1.80	9	133	860	0.595
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117	19/2.50	14	322	1910	0.2459
150	147.1	37/2.25	15.2	406	2570	0.196
185	181.6	37/2.50	17.5	501	3105	0.1587
240	242.54	61/2.25	20.2	670	4015	0.1191
300	299.43	61/2.50	22.5	827	4850	0.0965
400	400.14	61/2.89	26	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.2	91/2.96	32.6	1733	9690	0.04625
500	802.1	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

Nous pouvons fournir ce conducteur selon différentes normes reconnues, telles que IEC61089, BS215, BS en 50182:2001, STM B231, CSA C49, DIN480201, JIS C3109, les spécifications spéciales du client peuvent également être satisfaites.

Qui nous sommes Chine Enchevêtré au-dessus Qifan bobine et tambour 1/0 2/0 4/0 câble 1350-H19 fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
