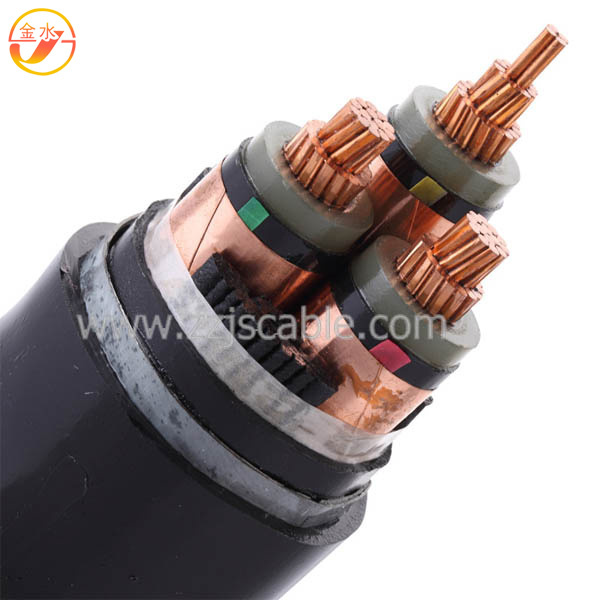

Câble d′alimentation blindé à trois cœurs

Câble d′alimentation blindé à trois cœurs image

Get Latest Price Request a quote

Product Details

N° de Modèle.

YJV32

Matériau isolant

XLPE

Matériau de la gaine

PVC

Forme Matériel

Fil plat

Fil Matériau du noyau

Rouge de fil de cuivre

Certificat

ISO, CCC, CE

Modèle

yjv32

Marque

jinshui

Paquet de Transport

tambour en acier en bois

Spécifications

2.2*1.1*1.0*1.1

Marque Déposée

jinshui

Origine

Chine

Code SH

8544492100

Capacité de Production

5000km/bouche

Product Description

Câble blindé à trois conducteurs

1. Application :

Pour une utilisation dans les conduits, les plateaux et l’enfouissement direct dans le sol. Le câble est soumis à une immersion totale dans l’eau.

2. Conducteur : cuivre/aluminium solide ou toronné

3. Isolation: Polyéthylène réticulé (XLPE ou PVC)

4. Indentation du circuit : l’isolation doit être rouge, noire

5. Mastic : filament en polypropylène avec ruban de liaison à recouvrement

6. Gaine intérieure : chlorure de polyvinyle (noir)

7. Armure : fil d’acier galvanisé/ruban d’acier/non blindé/fil d’aluminium

8. Revêtement du noyau : ruban de liaison

9. Gaine extérieure : chlorure de polyvinyle (noir)

10 . Spécification :

Type	Désignation	Application
VV	Conducteur en cuivre, isolation PVC, câble d’alimentation gainé PVC	Pour une pose à l’intérieur, dans un tunnel ou une tranchée de câble, incapable de supporter des forces mécaniques extériennes. Le câble à conducteur simple n’est pas autorisé à se poser dans le conduit magnétique
VLV	Conducteur en aluminium, isolation PVC, câble d’alimentation gainé PVC
VY	Conducteur en cuivre, isolation PVC, câble d’alimentation gainé PE
VLY	Conducteur en aluminium, isolation PVC, câble d’alimentation gainé PE
VV22	Conducteur en cuivre, isolation PVC, ruban en acier blindé, gaine PVC câble	Pour une pose à l’intérieur, dans une tranchée de câble ou directement dans le sol, capable de supporter des forces mécaniques externes, mais incapable de supporter la force de traction
VLV22	Conducteur en aluminium, isolation PVC, ruban en acier blindé, gaine PVC câble
VV23	Conducteur en cuivre, PVC, isolant, ruban d’acier blindé, puissance gainée en PE câble
VLV23	Conducteur Alunminium, isolation PVC, ruban d’acier blindé, alimentation gaine PE câble
VV32	Conducteur en cuivre, isolation PVC, câble d’alimentation blindé en fil d’acier, isolation PVC	Pour poser à l’intérieur, dans le câble ou directement dans le sol, capable de supporter des forces mécaniques externes, mais incapable de supporter des forces de traction importantes
VLV32	Conducteur en aluminium, isolation PVC, ruban en acier blindé, câble d’alimentation gainé PVC
VV33	Conducteur en cuivre, fil d’acier blindé à isolation PVC, câble d’alimentation gainé en PE
VLV33	Conducteur en aluminium , isolation PVC , fil de strel blindé , câble d’alimentation gainé PE
Remarque : les câbles blindés à un seul conducteur sont utilisés uniquement pour le système D.C.. Comme pour le système A.C., un matériau blindé non magnétique doit être appliqué

11. Zones de coupe nominale :

1.5 mm2 , 2.5 mm2, 6 mm2 , 10 mm2 , 16 mm2, 35 mm2, 50 mm2 , 95 mm2, 400 mm2, 500 mm2, 630 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 800 mm2, mm2, mm2, mm2, mm2

12. Plage de production :

câble à conducteur simple de 1.5 mm2 à 800 mm2, câble à conducteur multiconducteur de 1.5 mm2 à 400 mm2

13. Caractéristiques de fonctionnement :

Tension nominale de fréquence de puissance u0/u:0.6/1 KV 3.6/6KV 12/20KV 18/35KV
Température de fonctionnement continue maximale autorisée du conducteur 70
La température de court-circuit maximale du conducteur ne doit pas dépasser (durée max. De 5 secondes) : section transversale du conducteur 300 mm2
La température ambiante sous les installations ne doit pas être inférieure à 0
Le rayon de courbure du câble à simple conducteur ne doit pas être inférieur à 20 fois le diamètre du câble, le rayon de courbure du câble multiconducteur ne doit pas être inférieur à 15 fois le diamètre du câble.
