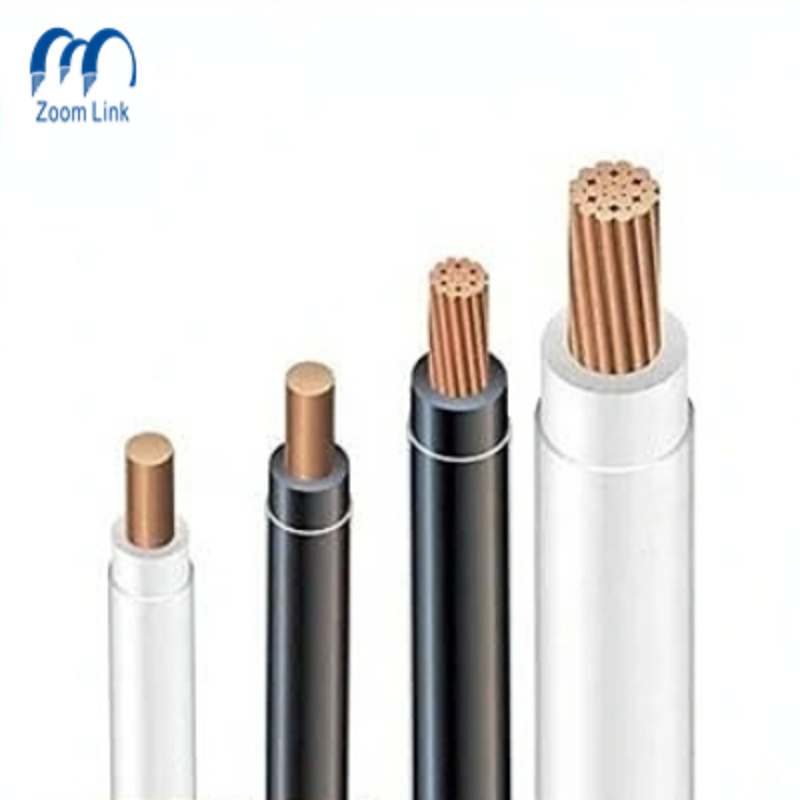

Fil électrique à conducteur en cuivre isolé à âme unique avec gaine en nylon

Fil électrique à conducteur en cuivre isolé à âme unique avec gaine en nylon image

Get Latest Price Request a quote

Product Details

N° de Modèle.

8AWG

Demande

logement et bâtiment

Matériau conducteur

Cuivre

Matériau de la gaine

aucun

Matériau isolant

PVC

Forme Matériel

Fil rond

Domaine d′application

logement et bâtiment

Certificat

ISO9001, CE

Marque

zoomlink

échantillons

gratuit

oem , odm

n° de modèle

fil de cuivre de gaine en nylon

couleur

rouge/vert/bleu/noir/blanc/sur demande

spécifications techniques

6 awg, 4 awg, 2 awg, 1 awg, 1/0 awg

logo

selon vos besoins

type de modèle

fil de cuivre gaine en nylon 14 awg

tension nominale

600V

usine ou non

usine

avantages

haute qualité, prix compétitif, livraison rapide

noyau

simple cœur

Paquet de Transport

sur le tambour ou sur la palette

Spécifications

8 awg

Marque Déposée

zml

Origine

Chine

Code SH

8544692100

Capacité de Production

10000 par jour

Product Description

Gaine en nylon simple à conducteur en cuivre et double isolation Thwn Fil conducteur

Applications :

Le câble THHN / THWN / THW / TW de type est destiné aux applications générales telles que définies par le National Electrical Code (NEC). Le type THHN-THWN-2 est autorisé pour les nouvelles constructions ou le recâblage pour les applications 60 volts. Applications nécessitant le type THHN ou THWN.

r. Fil THHN : désigne un conducteur simple ou toronné ayant une isolation thermoplastique ignifuge et résistante à la chaleur avec une gaine en nylon extrudé ou un matériau équivalent. Le fil est sec à 90 °C seulement. Le câble THHN peut également être utilisé pour le câblage de machines-outils, de circuits de commande ou sur certains appareils.

b. Fil THWN : indique un seul conducteur ayant une isolation thermoplastique ignifuge, résistante à l’humidité et à la chaleur avec une gaine en nylon extrudé ou un matériau équivalent. Le fil est de 75 °C humide ou sec. Le câble THWN est généralement utilisé pour l’installation dans les conduits, les machines-outils, les circuits contrôlés ou tout autre câblage général.

c.fil THW- indique un seul conducteur ayant une isolation thermoplastique ignifuge, résistante à l’humidité et à la chaleur. Le fil est de 75 °C humide ou sec. Le câble et les fils THW sont généralement utilisés dans le câblage de bâtiment, les circuits d’alimentation et de dérivation et la distribution industrielle secondaire interne.

Fil d.TW- indique un seul conducteur ayant une isolation thermoplastique ignifuge et résistante à l’humidité. Le fil est de 60 °C humide ou sec. Les câbles et fils TW sont généralement utilisés dans le câblage de bâtiment, les circuits d’alimentation et de dérivation, et la distribution industrielle secondaire interne.

CARACTÉRISTIQUES TECHNIQUES

Conducteur		Epaisseur de l’isolation		Epaisseur de la gaine		Dimensions du câble		Environ Poids		Ampacity* admissible (ampères) 30°C ambiante
Taille (AWG ou kcmil)	Nombre de brins	pouces	mm	pouces	mm	pouces	mm	lb/1000 pi	kg/km	60 °C.	75 °C.	90 °C.
14	1	0.015	0.38	0.004	0.10	0.102	2.59	15	23	15	20	25
12	1	0.015	0.38	0.004	0.10	0.119	3.02	23	34	20	25	30
10	1	0.020	0.51	0.004	0.10	0.150	3.81	37	55	30	35	40
14	19	0.015	0.38	0.004	0.10	0.109	2.77	15	23	15	20	25
12	19	0.015	0.38	0.004	0.10	0.128	3.25	24	36	20	25	30
10	19	0.020	0.51	0.004	0.10	0.161	4.09	38	57	30	35	40
8	19	0.030	0.76	0.005	0.13	0.213	5.41	63	93	40	50	55
6	19	0.030	0.76	0.005	0.13	0.249	6.32	95	141	55	65	75
4	19	0.040	1.02	0.006	0.15	0.318	8.08	152	227	70	85	95
3	19	0.040	1.02	0.006	0.15	0.346	8.79	189	281	85	100	115
2	19	0.040	1.02	0.006	0.15	0.378	9.60	234	349	95	115	130
1	19	0.050	1.27	0.007	0.18	0.435	11.0	299	446	110	130	145
1/0	19	0.050	1.27	0.007	0.18	0.474	12.0	372	553	125	150	170
2/0	19	0.050	1.27	0.007	0.18	0.518	13.2	462	687	145	175	195
3/0	19	0.050	1.27	0.007	0.18	0.568	14.4	575	856	165	200	225
4/0	19	0.050	1.27	0.007	0.18	0.624	15.8	718	1068	195	230	260
250	37	0.060	1.52	0.008	0.20	0.694	17.6	851	1266	215	255	290
300	37	0.060	1.52	0.008	0.20	0.747	18.9	1012	1506	240	285	320
350	37	0.060	1.52	0.008	0.20	0.797	20.2	1174	1747	260	310	350
400	37	0.060	1.52	0.008	0.20	0.842	21.4	1334	1985	280	335	380
500	37	0.060	1.52	0.008	0.20	0.926	23.5	1655	2462	320	380	430
600	61	0.070	1.78	0.009	0.23	1.024	26.0	1987	2957	350	420	475
750	61	0.070	1.78	0.009	0.23	1.126	28.6	2464	3667	400	475	535
1000	61	0.070	1.78	0.009	0.23	1.275	32.4	3257	4847	455	545	615

Construction de fils :
Isolation : PVC (chlorure de vinyle poly) avec gaine en nylon secondaire
Conducteur : fils de cuivre recuits ou multibrins (cuivre ou CCA)
Tension nominale : 600 V.

Standard :
Construit selon la norme CSA C22.2 No.75
Le fil THHN ou THWN-2* ou MTW (également AWM) est conforme ou dépasse toutes les spécifications ASTM applicables, la norme UL 83, la norme UL 1063 (MTW), la spécification fédérale A-A-59544 et les exigences du Code national de l’électricité.

Gaine en nylon PVC fil électrique de construction, spécifications THHN-THWN-THW-TW (fiche technique, tableau, forme complète)

1.êtes-vous un fabricant ou une société de commerce?

Nous sommes un fabricant professionnel.nous pouvons contrôler votre commande à partir de le premier
de la dernière à la dernière.
Bienvenue à nous rendre visite.nous vous ramasse à Zhengzhou

2. Comment puis-je obtenir un échantillon pour tester votre qualité?
Les échantillons sont gratuits pour vous.de nouveaux clients sont attendus payer le service de messagerie
coût.

3.quelle est la quantité minimale de votre commande ?
Normalement 1000m.quel que soit le poids du câble.
Il est préférable de commander une quantité appropriée pour éviter le fret élevé.
Le transport maritime est la meilleure option.

4.puis-je obtenir une remise ?
Cela dépend de votre quantité, nous pouvons faire une réduction et nous permettre le fret.
Veuillez nous contacter.

5. Votre entreprise accepte-t-elle la production OEM ?
Oui, pourrait imprimer le nom de votre société nous avons même personnalisé la carte de qualité à
faites la promotion de votre entreprise.

Qui nous sommes Chine Fil électrique à conducteur en cuivre isolé à âme unique avec gaine en nylon fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
