Yjv22 Yjv32 Câble de puissance en cuivre armé en caoutchouc isolé XLPE basse et moyenne tension

Yjv22 Yjv32 Câble de puissance en cuivre armé en caoutchouc isolé XLPE basse et moyenne tension image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Low Voltage Power Cable

Courant

CC et CA

Matériau isolant

XLPE

Matériau de la gaine

pvc/xlpe/pe

Forme Matériel

Fil rond

Fil Matériau du noyau

cuivre ou aluminium

Certificat

ISO, CCC, CE, RoHS

Modèle

YJV

Marque

henway

qualité

haute qualité

standard

astm, bs, as, din, csa, iec, gb/t

noyaux

1, 2, 3, 4, 5, 2+1, 3+1, 3+2, 4+1 etc

Paquet de Transport

tambours en bois, tambours en acier, tambours en acier en bois

Marque Déposée

henway

Origine

Chine

Code SH

7614900000

Capacité de Production

10, 000, 000km par an

Product Description

Câble d’alimentation isolé XLPE ou PVC ou EPR 0.6/1kV

Application : le câble d’alimentation basse tension est appliqué à une installation fixe pour une tension nominale de 0.6/1kv de la ligne de transmission et de distribution de l’alimentation.

Normes applicables : IEC60502, GB/T12706-1, BS 6346 HD 603 S1/A2, ICEA S 95-658, AS/NZS 5000, BS 5467, CSA C22.2 NO.51 ou les normes convenues par les deux clients et nous.

Portée de la production :

Section nominale : 1.5 mm2

Tension nominale : 600 / 1 000 V.

Cœurs : 1, 2, 3, 4, 5, 2+1, 3+1, 3+2, 4+1 etc

Couleur de l’isolant : rouge, jaune , vert , bleu, noir , jaune/vert.

Construction :

Conducteur : cuivre ou aluminium

ISOLATION : PVC, XLPE, EPR

Gaine intérieure (en option) : PVC

Blindé (en option) :

Fil d’acier galvanisé/fil d’aluminium/ruban d’acier galvanisé /ruban d’aluminium /armure verrouillée en alliage d’aluminium.

Gaine extérieure : PVC, PE ou autres exigences spéciales

* nous pouvons concevoir et produire selon les exigences du client.

Conducteurs 0.6/1KV 3+1, conducteur en cuivre ou en aluminium , câble d’alimentation en gaine PVC XLPE avec blindage en fil d’acier isolé
Nombre de cœurs et zone nominale	Épaisseur de l’isolation		Environ Diamètre et poids hors tout				Max. Résistance c.c. à 20 ºC		Intensité nominale (A)
Nombre de cœurs et zone nominale	Phase	Terre/neutre	Cuivre		Aluminium		Cuivre	Aluminium	Cuivre		Aluminium
N°×mm2	mm	mm	Dans l’ensemble Diam. Mm	Poids kg/km	Dans l’ensemble Diam. Mm	Poids kg/km	Ohm/km	Ohm/km	Sous Masse	Po Air	Sous Masse	Po Air
3×2.5+1×1.5*	0.7	0.7	17.2	600	17.2	–	7.41	–	38	30	–	–
3×4+1×2.5*	0.7	0.7	17.4	649	17.4	–	4.61	–	50	49	24	17
3×6+1×4*	0.7	0.7	18.6	769	18.6	–	3.08	–	65	55	35	27
3×10+1×6*	0.7	0.7	20.3	989	20.3	763	1.83	3.08	89	78	49	37
3×16+1×10*	0.7	0.7	22.5	1270	22.5	906	1.15	1.91	115	105	66	57
3×25+1×16	0.9	0.7	27.1	1857	27.1	1286	0.727	1.25	150	140	89	77
3×35+1×16	0.9	0.7	29.3	2234	29.3	1483	0.524	0.868	180	170	115	105
3×50+1×25	1.0	0.9	31.9	2828	31.9	1778	0.387	0.641	215	205	135	125
3×70+1×35	1.1	0.9	36.3	3928	36.3	2420	0.268	0.443	265	260	165	155
3×95+1×50	1.1	1.0	40.0	4956	40.0	2904	0.193	0.320	315	320	220	195
3×120+1×70	1.2	1.1	44.4	6408	44.4	3760	0.153	0.253	360	370	240	235
3×150+1×70	1.4	1.1	48.2	7456	48.2	4299	0.124	0.206	405	430	275	280
3×185+1×95	1.6	1.1	52.4	9081	52.4	5062	0.0991	0.164	460	490	310	320
3×240+1×120	1.7	1.2	57.9	11292	57.9	6045	0.0754	0.125	530	580	350	370
3×300+1×150	1.8	1.4	63.0	13648	63.0	7106	0.0601	0.100	590	660	410	440
3×400+1×185	2.0	1.6	71.0	18102	71.0	9457	0.047	0.0778	670	750	460	520
Remarque :* signifie conducteur rond

Quatre conducteurs, conducteur en cuivre ou en aluminium, câble d’alimentation en gaine PVC XLPE avec blindage en fil d’acier isolé
Section transversale nominale mm2	Épaisseur de l’isolation mm	Environ Diamètre et poids hors tout				Max. Résistance c.c. à 20 ºC		Intensité nominale ( A)
		Cuivre		Aluminium		Cuivre	Aluminium	Cuivre		Aluminium
		Diamètre total mm	Poids kg/km	Diam. Hors tout mm	Poids kg/km	Ohm/km	Ohm/km	Sous Masse	Po Air	Sous Masse	Po Air
4×1.5*	0.7	17.0	593	–	–	12.1	–	28	21	–	–
4×2.5*	0.7	18.0	663	18.0	600	7.41	–	38	30	24	17
4×4*	0.7	19.1	770	19.1	670	4.61	–	50	49	35	27
4×6*	0.7	20.3	916	20.3	772	3.08	–	65	55	49	37
4×10*	0.7	22.3	1148	22.3	895	1.83	3.08	89	78	66	57
4×16*	0.7	24.5	1472	24.5	1070	1.15	1.91	115	105	89	77
4×25	0.9	27.5	1942	27.5	1317	0.727	1.25	150	140	115	105
4×35	0.9	29.5	2386	29.5	1521	0.524	0.868	180	170	135	125
4×50	1.0	32.9	3206	32.9	2036	0.387	0.641	215	205	165	155
4×70	1.1	36.7	4197	36.7	2502	0.268	0.443	265	260	220	195
4×95	1.1	40.5	5362	40.5	3016	0.193	0.320	315	320	240	235
4×120	1.2	45.3	6908	45.3	3940	0.153	0.253	360	370	275	280
4×150	1.4	50.0	8327	50.0	4683	0.124	0.206	405	430	310	320
4×185	1.6	54.2	10044	54.2	5466	0.0991	0.164	460	490	350	370
4×240	1.7	60.4	12672	60.4	6666	0.0754	0.125	530	580	410	440
4×300	1.8	65.7	15302	65.7	7795	0.0601	0.100	590	660	460	520
4×400	2.0	74.2	19969	74.2	10319	0.047	0.0778	670	750	523	615
Remarque :* signifie conducteur rond

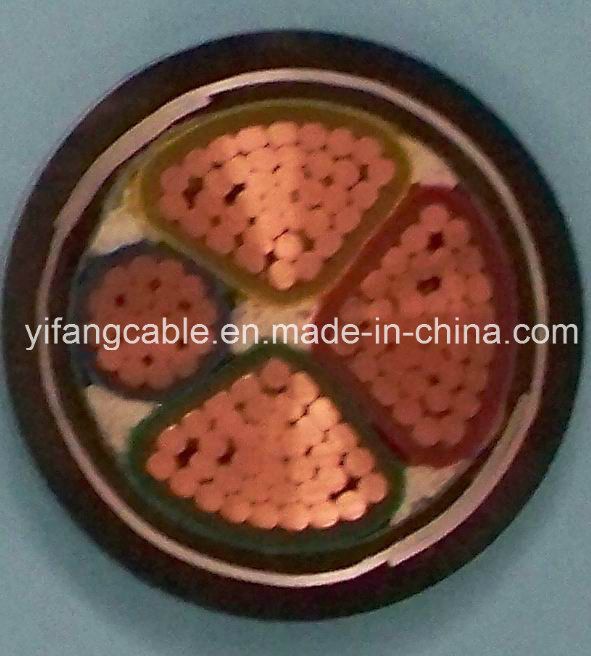

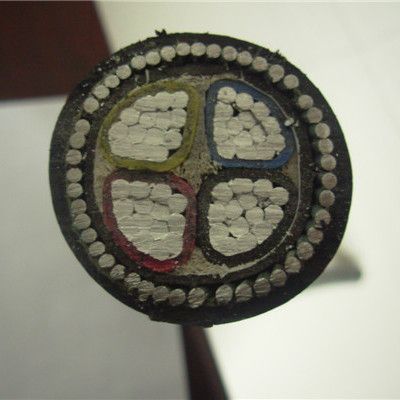

Produits photos

Photos des conteneurs d’emballage et de chargement :

* nous pouvons concevoir et produire l’ACSR selon les exigences du client. N’importe quelle exigence, n’hésitez pas à nous contacter!

Informations sur la société

Certification

FAQ

1. Q:Comment votre usine contrôle-t-elle la qualité ?

A:Factory dispose d’une équipe de marchandiseurs rapide et enthousiaste, d’une équipe de CQ stricte et responsable, d’un service pour de nombreuses marques connues dans le monde entier avec nos produits de haute qualité et strict.

Q : puis-je visiter votre entreprise ?

R: Sûr, si vous avez besoin, nous arrangeons le chauffeur pour vous prendre.

3. Q:Comment puis-je obtenir des échantillons ?

A: Contactez-moi ci-dessous, Déterminez l’échantillon et l’adresse pour l’expédition.

4. Q : avez-vous déjà fourni des câbles à notre pays ?

R: Les câbles Henway ont été vendus dans plus de 100 pays et régions du monde. Vous pouvez me contacter pour plus de détails.

5. Q:Qu’est-ce que votre MOQ?

A: MOQ normalement 500 mètres pour les câbles de grand diamètre. Veuillez me contacter pour plus d’informations si vous avez des exigences spécifiques en matière de câble.

6. Q:quand puis-je obtenir le prix?

R: Généralement, dans les 6 heures après que nous avons reçu votre demande.

7. Q:combien de temps votre délai de livraison est-il long ?

A: Selon la quantité de votre commande. En général, notre délai d’exécution est de 3 à 20 jours ouvrables.
