221.5mm2 Câble d′écran de l′instrument de Paris

2*2*1.5mm2 Câble d′écran de l′instrument de Paris image

Get Latest Price Request a quote

Product Details

N° de Modèle.

DJYJVP

Demande

Aérien, Chauffage , Souterrain

Matériau conducteur

Cuivre

Matériau de la gaine

PVC

Matériau isolant

XLPE

Forme Matériel

Fil rond

Domaine d′application

LSOH

Certificat

ISO9001, CE, CCC

Marque

oem

taille

1.5 2.5 4

Paquet de Transport

dans le tambour

Spécifications

1p2p 3p 4p 5p 6p 7p 8p 9p

Marque Déposée

oem

Origine

Henan

Code SH

8544492100

Capacité de Production

10000 m par jour

Product Description

Appliquer LE câble D’instrument RE-2X(St)H 1.0 1.5 2.5

Les versions non blindées (partie 1 Type 1) sont généralement utilisés pour une installation en intérieur et adaptés à l’utilisation sur peau humide

et les zones humides. Généralement utilisé dans les usines de fabrication de procédés industriels pour la communication, les données

Et les services de transmission vocale, également utilisés pour l’interconnexion des équipements électriques

et instruments, généralement dans l’industrie pétrolière.

Le câble d’instrument réduit le bruit et les interférences de signal, fournissant des signaux propres dans les environnements difficiles et les opérations de fabrication générales. Le câble de l’instrument a une température maximale du conducteur de 90 °C et une température nominale basse de -40 °C. La gaine de câble est résistante à la lumière du soleil, à l’humidité et à la pénétration de vapeur. Le câble d’instrumentation est disponible en paires blindées individuelles ou en triades avec une structure de blindage globale. Il est également disponible en armure verrouillée en aluminium ou en acier, en 300 V et 600 V.

Le fil de thermocouple est souvent utilisé en conjonction avec le câble d’instrumentation. Il connecte un thermocouple, un capteur de mesure de la température, à l’instrumentation de détection ou de contrôle. Les conditions de mesure, notamment la plage de température, l’environnement, la réponse et la durée de vie, déterminez le type de fil de thermocouple à utiliser dans une application spécifique.

Applications du câble d’instrument CÂBLE D’ instrument RE-2X(St)H 1.0 1.5 2.5

Le câble d’instrumentation a une large gamme d’utilisations, en particulier dans les industries pétrochimique, de la pâte à papier, du papier et de la scierie, et dans d’autres industries de transformation. Conçu pour les zones humides et sèches, il résiste aux dommages mécaniques et aux produits chimiques corrosifs et est souvent utilisé dans les chemins de roulement, l’enfouissement direct et les applications de contrôle.

Sélection du câble d’instrument et de thermocouple : CÂBLE D’ instrument RE-2X(St)H 1.0 1.5 2.5

PAIRES et triades BLINDÉES SI/se

PAIRES et triades NON blindées SI/se

CableConstruction

Conducteur en cuivre-chaîne (CEI/en 60228, classe 2)

Isolation XLPE (en 50290-2-29)

CoreColors paire: Noir / blanc, NumberedTriples: Noir / blanc / rouge, numéroté Quad: Noir /

Blanc/Rouge/Bleu, numéroté

Séparateur PETFoil

Al -PETFoil IndividualScreen (avec fil de drainage en cuivre étamé de 0,60 mm)

Pose de paires de blindage / triples / quads aréstrandedinlayers

Séparateur PETFoil

SurallScreen al-PETFoil (avec fil de drainage en cuivre étamé 7 x 0,30 mm)

Composé de retardationHalogenFreeFlame InnerSheath (HFFR/LSZH/LSOH/FRNC) (en 50290-2-27)

Fil d’acier rond blindé GalvanizedSteel (min. Diamètre 0,90 mm ±0.02 mm)

Composé de retardataire de flamme harogenFreeFlame (HFFR /LSZH/LSOH/FRNC) (en 50290-2-27),

RAL9005- Noir, RAL5015- Bleu (autre couleur demandée)

Normes de référence BS/en 50288-7

Propriétés techniques

Tension de fonctionnement 500 V*

Tension de test cœur-cœur:1000V;cœur-écran:1000V

Résistance du conducteur 0.50 mm²- ≤36 Ω/km;0.75 mm²- ≤24.5 Ω/km;1.00 mm²- ≤18.1 Ω/km;1.30 mm²- ≤14.2 Ω/km;1.50 mm²- ≤12.1 Ω/km;2.50 mm²- ≤7.41 Ω/km

Résistance d’isolation > 5000 M.Ω xkm

Déséquilibre de capacité (800 Hz) ≤500 pF/500 M.

Capacité (@800Hz) ≤115nF/km (les condensateurs peuvent augmenter de 20%upto4paires)

Rapport L/R 0.50 mm²..1.00 mm²- ≤25µH/Ω;1.30 mm²..1.50 mm²- ≤40µH/Ω;2.50 mm²- ≤60

ΜH/Ω

Plage de température fixe : -40°C…….. +90°C, flexible: -5°C…….. +50°C

Ignifugation CEI/en 60332-1, CEI/en 60332-3-24(CATC)

Densité de fumée CEI/en 61034-1

Amountof HalogenAcidGas CEI/en 60754-1

CorrosiveCases mesure CEI/en 60754-2

Résistance à l’huile CEI/en 60811-404, ASTM No2oil70°C4hoursrayon de courbure min. (Fixe) 12xdiamètre de câble

type	Nom	Zone de section (mm2)	Nombre de noyaux	Site d’application
VVVK	Conducteur en cuivre, câble de commande isolé et gainé en PVC	0.75 1.0 1.5 2.5	2-16	Installation permanente à l’intérieur, dans des fossés ou des tuyaux de câbles
		4 6	2-14
		10	2-10
VVP	Conducteur en cuivre, PVC isolé et blindé, câble de commande blindé tressé	0.75 1.0 1.5 2.5	2-61	Installation permanente à l’intérieur, dans les fossés de câbles ou les tuyaux où le blindage est obligatoire
		4 6	2-14
		10	2-10
KVVP2	Conducteur en cuivre, isolation et gaine en PVC, câble de commande blindé à ruban en cuivre	0.75 1.0 1.5 2.5	4-10	Installation permanente à l’intérieur, dans les fossés de câbles ou les tuyaux où le blindage est obligatoire
		4 6	7-61
		10	4-10
KVV22	Conducteur en cuivre, PVC isolé et gainé, câble de commande blindé en ruban d’acier	0.75 1.0 1.5 2.5	7-61	Installation permanente à l’intérieur, dans les fossés de câble, être capable de résister à l’extérieur plus fort force mécanique
		4 6	4-14
		10	4-14
VVVVV	Conducteur en cuivre, PVC isolé et gainé, câble de commande flexible	0.5-2.5	4-61	Installation à l’intérieur où la flexibilité et la mobilité sont requises
KVVRP	Conducteur en cuivre, PVC isolé et blindé, câble de commande flexible blindé tressé	0.5 0.75 1.0	4-61	Installation à l’intérieur où un blindage flexible et une mobilité sont nécessaires
KVVRP		1.5 2.5	4-48
KYJV	Conducteur en cuivre, câble de commande isolé XLPE et gaine PVC	0.75 1.0 1.5 2.5	2-16	Installation permanente à l’intérieur, dans des fossés ou des tuyaux de câbles
		4 6	2-14
		10	2-10
KYJVP	Conducteur en cuivre, isolé XLPE, blindé tressé, câble de commande gainé en PVC	0.75 1.0 1.5 2.5	2-61	Installation permanente à l’intérieur, dans les fossés de câbles ou les tuyaux où le blindage est obligatoire
		4 6	2-14
		10	2-10
KYJV22	Conducteur en cuivre, isolé XLPE, ruban en acier blindé, câble de commande gainé en PVC	0.75 1.0 1.5 2.5	7-61	Installation permanente à l’intérieur, dans les fossés de câble, les tuyaux ou les souterrains, être câble vers avec support, force mécanique externe plus forte
		4 6	4-14
		10	4-10
KYJVP2	Conducteur en cuivre, isolé XLPE, ruban en cuivre blindé, câble de commande gainé en PVC	0.75 1.0 1.5 2.5	7-61	Installation permanente à l’intérieur, dans les fossés de câbles ou les tuyaux où le blindage est obligatoire
		4 6	4-14
		10	4-10
KYJVR	Conducteur en cuivre, isolé XLPE, câble de commande flexible gainé PVC	0.5-2.5	4-61	Installation à l’intérieur où la flexibilité et la mobilité sont requises
KYJVRP	Conducteur en cuivre, isolé XLPE, blindé tressé, câble de commande flexible gainé PVC	0.5 0.75 1.0	4-61
		1.5 2.5	4-48	Installation à l’intérieur où un blindage flexible et une mobilité sont nécessaires

Qui nous sommes Chine 2*2*1.5mm2 Câble d′écran de l′instrument de Paris fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.

Get Latest Price Request a quote

Similar Or Related

No related articles

Si vous avez des questions ou souhaitez réserver une session, veuillez nous contacter.

221.5mm2 Câble d′écran de l′instrument de Paris

You May Like

450/750V RV 2.5mm Conducteur en cuivre flexible isolé en PVC H07V-K Câble

1.5mm 2.5mm 4mm 6mm 10mm H05V-K / H07V-K Fabricants de fils électriques Câble électrique Fil en cuivre

450/750V Matériau en cuivre 1.5mm 2.5mm 4mm 6mm 10mm Fil électrique isolé en PVC

H05V-U 0.75 1 1.5 2.5 4 Fil électrique en cuivre à un seul cœur pour maison 16mm Prix du câble en cuivre par mètre

Prix Direct Usine 1.0mm2 1.5 mm2 Multi Cœur 12.5mm 110mm 1*70mm Câble d′Alimentation

1.5 2.5 mm H07V-K Fil de cuivre câble PVC H07V-K Câble

Rouge/Noir Jaune 300/500V 450/750V Fil de connexion isolé en PVC H05V-U/H07V-U Câble de construction

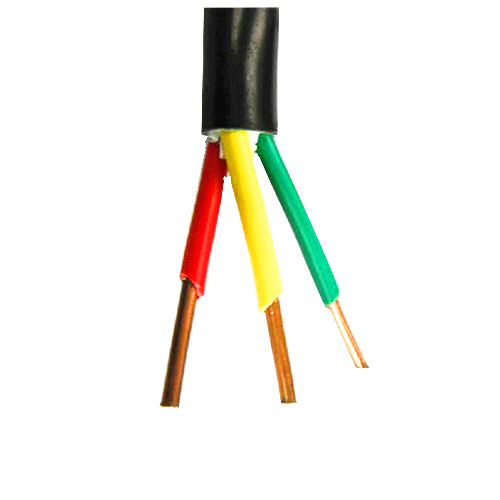

Cuivre Rigide U1000r2V 3*1.5mm2 Fil de Cuivre
