Conducteur AAAC AAC ACSR ABC Câble électrique aérien à conducteurs groupés

Conducteur AAAC AAC ACSR ABC Câble électrique aérien à conducteurs groupés image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ABC CABLE

Courant

Câble à AC

Matériau isolant

xlpe ou pe, pvc

Matériau de la gaine

non

Forme Matériel

Fil rond

Fil Matériau du noyau

aluminium

Certificat

ISO, CCC, CE

Modèle

câble abc

Marque

lien de zoom

odm ou oem

échantillons

gratuit

délai de livraison

environ 10 jours

prépaiement

30%

type de société

fabricant

logo

selon vos besoins

couleur

noir ou autres

500m

Paquet de Transport

bobine ou tambours

Spécifications

16 mm2 à 120 mm2

Marque Déposée

zml

Origine

Chine

Code SH

8544492100

Capacité de Production

500 m par jour

Product Description

AAAC Conductor AAC ACSR ABC fourni de l’antenne câble électrique

1.DescriptionChina usine de câbles isolés de frais généraux de l’antenne câble câble groupés/ABC

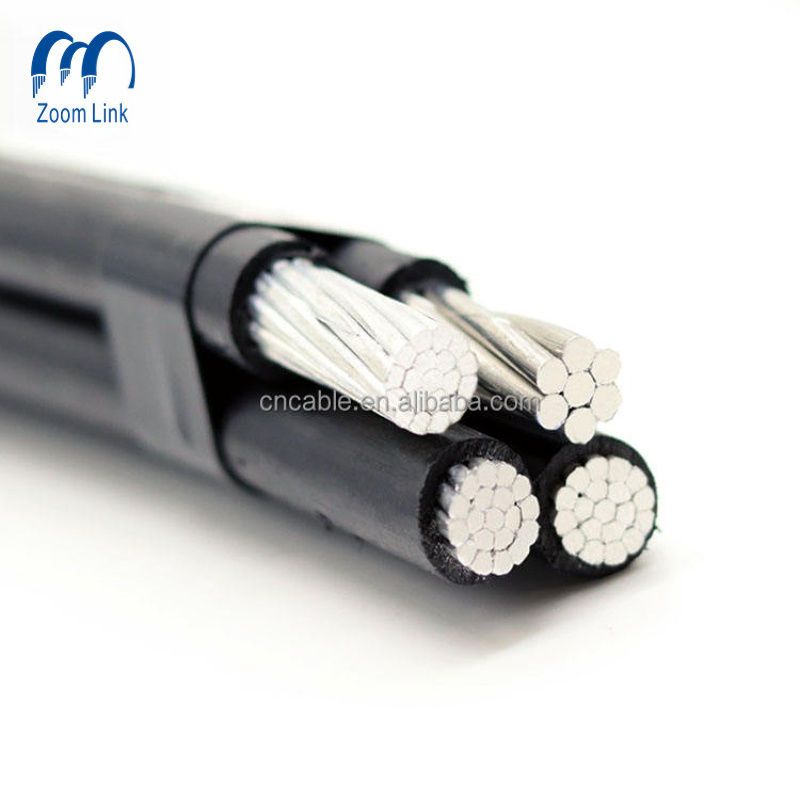

LV XLPE Antenne isolés Câbles regroupés en aluminium 2/3/4 Core

Conducteur de phase est en aluminium de ligne , le PE ou isolés en polyéthylène réticulé , le nombre de ligne de phase sera de deux ou trois ou quatre , ligne neutre est conducteur en aluminium , il peut être conducteur nu ou avec isolation XLPE ou PE

2.L’application

ABC Câble utilisé pour la basse tension ( 1500V ) les frais généraux Ligne de transmission.

Antenne Câble fourni est conçu pour le résidentiel et les zones rurales pour la réduction de l’antenne câble fourni est bushfire conçu pour le résidentiel et les zones rurales pour réduire l’bushfire dangers. L’XLPE couvrant contient un haut niveau de noir de carbone pour la résistance aux UV. Il est conçu pour le cas où la fiabilité, sécurité et à faible coût d’installation sont nécessaires.

3.Les normes

Nous pouvons fournir ce conducteur selon différentes normes reconnues, telles que :

AS/NZS 3650; NFC 33-209; IEC ;BS ;l’ASTM.

Spécification de spécial à la clientèle peut également être convaincu,nous ferons de notre mieux pour répondre à vos besoins

4.La température de fonctionnement

90º C
130ºC en conditions d’urgence.
250ºC en court-circuit conditions.

5.Tension nominale

U0 / U = 0,6 /1 kV

ABC AS/NZS 3650

Des données physiques

Valeur nominale Zone de conducteur de mm2	Diamètre nominal de conducteur Mm	L’épaisseur moyenne de l’isolement Mm	Diamètre nominal Au cours de l’isolement mm	Diamètre nominal De plus mis en place des carottes mm	La masse approximative Kg/km
2 conducteurs
16	4.7	1.3	7.4	14.8	130
25	5.9	1.3	8.6	17.2	190
35	6.9	1.3	9.6	19.3	250
50	8.1	1.5	11.2	22.3	340
95	11.4	1.7	14.9	29.8	640
3 conducteurs
25	5.9	1.3	8.6	18.5	290
35	6.9	1.3	9.6	20.8	370
50	8.1	1.5	11.2	24.1	510
4 conducteurs
16	4.7	1.3	7.4	17.8	270
25	5.9	1.3	8.6	20.8	390
35	6.9	1.3	9.6	23.2	500
50	8.1	1.5	11.2	27.0	670
70	9.7	1.5	12.8	30.8	930
95	11.4	1.7	14.9	36.0	1280
120	12.8	1.7	16.3	39,3	1570
150	14.2	1.7	17.7	42,8	1890

ABC NFC 33-209

No.	Coeurs x coupe nominale La zone MM²	Diamètre					Min résistance de conducteur à 20ºC Ω/km		Un courant
		Conductor		Core		Le câble (Approximatif) Mm
		La phase	La lumière	La phase	La lumière
		Mm	Mm	Mm	Mm		La phase	La lumière	La phase	La lumière
1	3 x 25+54.6	5.8	–	8.6	–	24	1.20	–	112	–
2	3 x 25+54.6+16	5.8	4.6	8.6	7,0	25	1.20	1.91	112	83
3	3 x 25+54.6+16	5.8	4.6	8.6	7,0	26.5	1.20	1.91	112	83
4	3 x 35+54.6	6.8	–	10.0	–	24.6	0.868	–	138	–
5	3 x 35+54.6+16	6.8	4.6	10.0	7,0	25.5	0.868	1.91	138	83
6	3 x 35+54.6+2×16	6.8	4.6	10.0	7,0	27.5	0.868	1.91	138	83
7	3 x 50+54.6	7.9	–	11.1	–	27	0.641	–	168	–
8	3 x 50+54.6 +16	7.9	4.6	11.1	7,0	28.5	0.641	1.91	168	83
9	3 x 50+54.6+2×16	7.9	4.6	11.1	7,0	30	0.641	1.91	168	83
10	3 x 70+54.6	9.7	–	13.3	–	30	0.443	–	213	–
11	3 x 70+54.6+16	9.7	4.6	13.3	7,0	32.2	0.443	1.91	213	83
12	3 x 70+54.6+2×16	9.7	4.6	13.3	7,0	33	0.443	1.91	213	83

Coeurs x nominal Zone de coupe Mm²	30ºC Air actuel Un	Chute de tension Cosφ0.8 V/A/km	Diamètre (approximatif) Mm	Min résistance de Chef de train à 20ºC Ω/km
2×16	93	3.98	15	1.91
2×25	122	2,54	18	1.20
4×16	83	3.44	18	1.91
4×25	111	2.20	22	1.20

1.Vous êtes un fabricant ou Trading Company ?
Nous sommes un fabricant professionnel.Nous pouvons contrôler votre commande dans le premier début à la dernière.
Bienvenue à nous rendre visite.Nous allons vous chercher à Zhengzhou

2. Comment puis-je obtenir un échantillon à tester votre qualité ?
Les échantillons sont gratuits pour vous.de nouveaux clients sont tenus de payer pour le service de messagerie de coût.

3.Quelle est votre quantité minimale de commande ?
Normalement 1000m.Comment jamais le câble est très lourd.
Vous feriez mieux de commander une quantité convenable pour éviter le haut du fret.
Transport de la mer est la meilleure option.

4.Puis-je obtenir un rabais ?
Cela dépend de votre quantité,nous pouvons faire une remise et de se payer le fret.
Pls de bien vouloir nous contacter.

5. Votre entreprise d’accepter la production OEM ?
Oui, pourrait imprimer votre nom de la société nous avons même la qualité de la carte personnalisée afin de promouvoir votre entreprise.

Qui nous sommes Chine Conducteur AAAC AAC ACSR ABC Câble électrique aérien à conducteurs groupés fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
