Product Details

N° de Modèle.

NMD90 Wire

Demande

Aérien

Matériau conducteur

Cuivre

Matériau de la gaine

PVC

Matériau isolant

PVC

Forme Matériel

Fil rond

Domaine d′application

ménage

Certificat

csa

Marque

huatong

standard

csa 22.2 n0.48

isolation

pvc + nylon

tension nominale

300V

emballage

roulis

Paquet de Transport

emballage souple

Spécifications

nmd90

Marque Déposée

huatong

Origine

Hebei, China (Mainland)

Code SH

8544492100

Capacité de Production

100000 mètres

Product Description

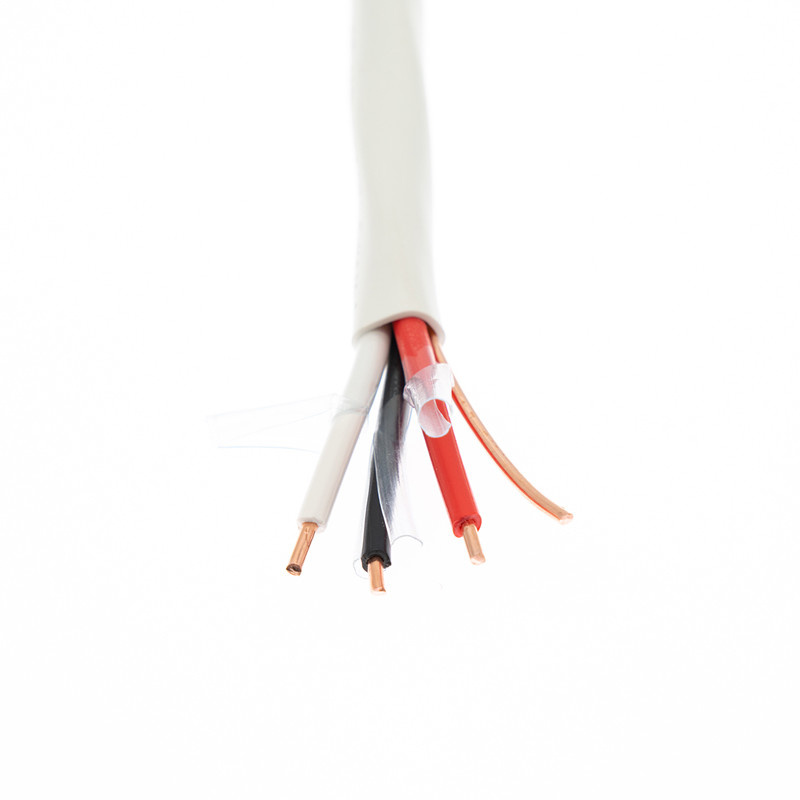

Certificat cul fil de cuivre PVC électrique Nmd90 14/2 12/2 14/3 12/3 conducteur intérieur non métallique solide avec fil électrique de masse 300 V. Canada

Applications :

Les câbles NMD90 peuvent être utilisés pour les travaux exposés dans des endroits secs ou les travaux cachés dans des endroits secs ou humides.
La température maximale autorisée du conducteur est de 90 °C. La température d’installation minimale recommandée est de -25°C pour les câbles à deux conducteurs et de -10°C pour les câbles à trois conducteurs (avec procédures de manipulation appropriées). Le matériel doit être stocké correctement à une température supérieure à 0 °C pendant 24 heures avant l’installation.
La tension nominale maximale pour toutes les applications prévues est de 300 V. Consultez le Code canadien de l’électricité 1 pour obtenir de plus amples renseignements sur les applications.

Normes :
Le câble de type NMD90 est conforme aux normes suivantes :
ASTM
CSA C22.2 No. 48 (câble blindé non métallique)
Code canadien de l’Electrical 1

CONSTRUCTION :

Les câbles NMD90 sont disponibles sous forme de câbles à deux ou trois conducteurs avec un conducteur de mise à la terre nu. Il est fabriqué à l’aide de conducteurs en cuivre recuit (souple), comprimés pour les conducteurs multibrins ; une isolation en PVC (thermorésistant) et une gaine en nylon pour les conducteurs individuels avec une gaine en PVC pour la construction globale.
Les conducteurs sont blancs, noirs et rouges (pour les câbles à 3 conducteurs). Les gaines de câble sont codées par couleur pour une identification rapide dans le tableau ci-dessous :
CODE DE COULEUR DE LA GAINE – Guide d’application type
•BLANC – câblage résidentiel général
•ROUGE – 2 conducteurs noir et rouge – circuits 208 V-240 V. (pas de neutre)
•ORANGE – N° 10 AWG câblage résidentiel général
•JAUNE – N° 12 AWG câblage résidentiel général
•BLEU – N° 14 AWG – 2 conducteurs noir et blanc – applications d’interrupteur de circuit de défaut d’arc 120 V.

Gaines NMD90 qui réduisent le coefficient de friction, permettant l’installation de câbles sans externe
les lubrifiants, ce qui réduit les coûts de main-d’œuvre et de matériaux.

Spécification :

AWG OU KCGIL	BRIN	ISOLATION NOMINALE ÉPAISSEUR POUCES/MM		VESTE NOMINALE ÉPAISSEUR POUCES/MM		NOMINAL TOTAL DIAMÈTRE POUCES/MM		POIDS DU CÂBLE KG/KM LB/KFT
14	1	0.015	0.38	0.004	0.10	0.11	2.79	15	22
12	1	0.015	0.38	0.004	0.10	0.12	3.05	23	34
10	1	0.020	0.51	0.004	0.10	0.15	3.81	37	54
14	19	0.015	0.38	0.004	0.10	0.11	2.79	16	24
12	19	0.015	0.38	0.004	0.10	0.13	3.30	24	36
10	19	0.020	0.51	0.004	0.10	0.17	4.32	39	58
8	19	0.030	0.76	0.005	0.13	0.22	5.59	63	94
6	19	0.030	0.76	0.005	0.13	0.26	6.60	98	145
4	19	0.040	1.01	0.006	0.15	0.33	8.38	157	234
3	19	0.040	1.01	0.006	0.15	0.36	9.14	193	287
2	19	0.040	1.01	0.006	0.15	0.39	9.91	240	357
1	19	0.050	1.27	0.007	0.18	0.43	10.92	300	446
1/0	19	0.050	1.27	0.007	0.18	0.47	11.94	376	560
2/0	19	0.050	1.27	0.007	0.18	0.52	13.21	467	695
3/0	19	0.050	1.27	0.007	0.18	0.57	14.48	581	864
4/0	19	0.050	1.27	0.007	0.18	0.64	16.26	724	1077
250	37	0.060	1.52	0.008	0.20	0.69	17.53	855	1272
300	37	0.060	1.52	0.008	0.20	0.76	19.30	1022	1521
350	37	0.060	1.52	0.008	0.20	0.79	20.07	1191	1772
400	37	0.060	1.52	0.008	0.20	0.85	21.59	1345	2001
500	37	0.060	1.52	0.008	0.20	0.94	23.88	1668	2482
600	61	0.070	1.78	0.009	0.23	1.10	27.94	1994	2967
750	61	0.070	1.78	0.009	0.23	1.16	29.46	2465	3668
