Nylon UL Huatong Emballage Souple 3.5 mm2 Fil Simple Thhn

Nylon UL Huatong Emballage Souple 3.5 mm2 Fil Simple Thhn image

Get Latest Price Request a quote

Product Details

N° de Modèle.

THHN Cable

Demande

Chauffage , maison, bâtiment

Matériau conducteur

Cuivre

Matériau de la gaine

nylon

Matériau isolant

pvc

Forme Matériel

rond ou secteur

Domaine d′application

Ignifuge

Certificat

ISO9001, RoHS, ul

Marque

huatong

nom du produit

fil thhn

conducteur

cuivre ou aluminium

tension

600V

matériau isolé

pvc

matériau gainé

nylon

certificat

standard

ul83

noyau

simple

coupe transversale

14 awg 12 awg 10 awg 8 awg 6 awg

exemple

gratuit

Paquet de Transport

emballage souple

Spécifications

14awg-750mcm

Marque Déposée

huatong

Origine

Hebei, China

Code SH

85444921

Capacité de Production

500 km par mois

Product Description

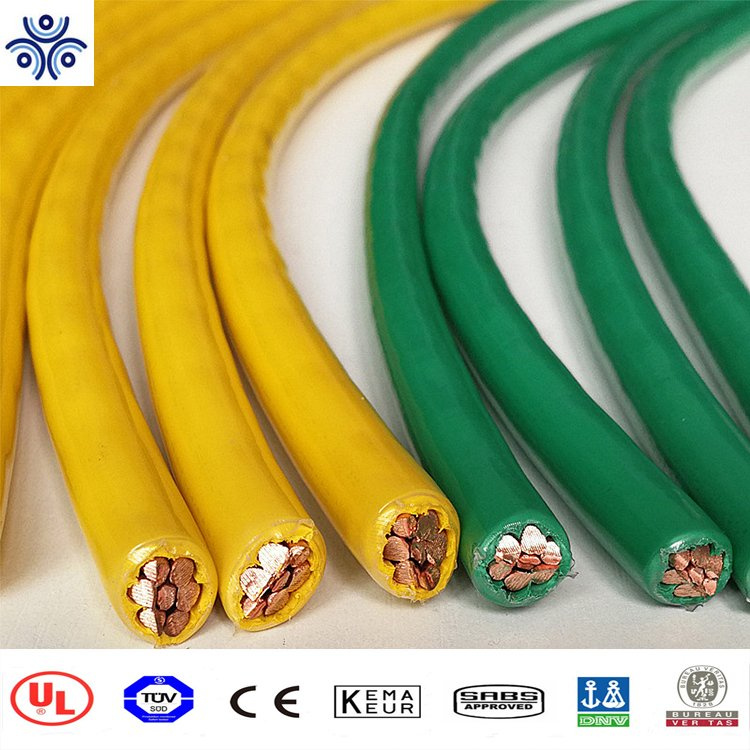

Câble THHN électrique certifié UL

Applications :

Les conducteurs THHN ou THWN-2 sont principalement utilisés dans les chemins de câbles et de conduits pour les services, les chargeurs et les circuits de dérivation dans les applications commerciales ou industrielles, comme spécifié dans le Code national de l’électricité. La tension pour toutes les applications est de 600 V.

Lorsqu’il est utilisé comme type THHN, le conducteur est adapté à une utilisation dans des endroits secs à des températures ne dépassant pas 90 °C.

Lorsqu’il est utilisé comme type THWN, le conducteur peut être utilisé à des températures ne dépassant pas 90 °C dans des endroits secs, 75 °C dans des endroits humides ou 75 °C lorsqu’il est exposé à l’huile ou au liquide de refroidissement.

Lorsqu’il est utilisé comme type THWN-2, le conducteur peut être utilisé dans des endroits humides et secs à des températures ne dépassant pas 90 °C ou ne dépassant pas 75 °C lorsqu’il est exposé à l’huile ou au liquide de refroidissement. La température des conducteurs ne doit pas dépasser 105 °C dans les endroits secs lorsque la température nominale est de AWM et utilisée comme matériau de câblage d’appareil. La tension nominale pour toutes les applications est de 600 V.

Caractéristiques :

THHN ou THWN-2 sont conformes aux normes suivantes :
- Conformité technique ASTM – B3, B8 (7,19, 37, 61 brins), B 787 (19 brins de fil Unilay)
- UL 83 – fils et câbles à isolation thermoplastique
- CSA C22.2 No. 75-03
- UL 1063 (MTW) – fils et câbles de machine-outil (câbles multibrins uniquement)
- UL 758 (AWM)
- ICEA S-95-658/NEMA WC 70

Construction du câble :

Conducteur : cuivre nu recuit souple, bande de classe B selon ASTM B8
Isolation : isolation en PVC (Polyvinyl Chloride) résistante à la chaleur et à l’humidité sur laquelle une gaine en nylon est appliquée
Couleur : option

Pour plus d’informations, veuillez contacter Hebei Huatong Wires & Cables Group Co., Ltd

Paramètre de câble

AWG OU KCGIL	BRIN	ISOLATION NOMINALE ÉPAISSEUR POUCES/MM		VESTE NOMINALE ÉPAISSEUR POUCES/MM		NOMINAL TOTAL DIAMÈTRE POUCES/MM		POIDS DU CÂBLE KG/KM LB/KFT
14	1	0.015	0.38	0.004	0.10	0.11	2.79	15	22
12	1	0.015	0.38	0.004	0.10	0.12	3.05	23	34
10	1	0.020	0.51	0.004	0.10	0.15	3.81	37	54
14	19	0.015	0.38	0.004	0.10	0.11	2.79	16	24
12	19	0.015	0.38	0.004	0.10	0.13	3.30	24	36
10	19	0.020	0.51	0.004	0.10	0.17	4.32	39	58
8	19	0.030	0.76	0.005	0.13	0.22	5.59	63	94
6	19	0.030	0.76	0.005	0.13	0.26	6.60	98	145
4	19	0.040	1.01	0.006	0.15	0.33	8.38	157	234
3	19	0.040	1.01	0.006	0.15	0.36	9.14	193	287
2	19	0.040	1.01	0.006	0.15	0.39	9.91	240	357
1	19	0.050	1.27	0.007	0.18	0.43	10.92	300	446
1/0	19	0.050	1.27	0.007	0.18	0.47	11.94	376	560
2/0	19	0.050	1.27	0.007	0.18	0.52	13.21	467	695
3/0	19	0.050	1.27	0.007	0.18	0.57	14.48	581	864
4/0	19	0.050	1.27	0.007	0.18	0.64	16.26	724	1077
250	37	0.060	1.52	0.008	0.20	0.69	17.53	855	1272
300	37	0.060	1.52	0.008	0.20	0.76	19.30	1022	1521
350	37	0.060	1.52	0.008	0.20	0.79	20.07	1191	1772
400	37	0.060	1.52	0.008	0.20	0.85	21.59	1345	2001
500	37	0.060	1.52	0.008	0.20	0.94	23.88	1668	2482
600	61	0.070	1.78	0.009	0.23	1.10	27.94	1994	2967
750	61	0.070	1.78	0.009	0.23	1.16	29.46	2465	3668

Qui nous sommes Chine Nylon UL Huatong Emballage Souple 3.5 mm2 Fil Simple Thhn fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
