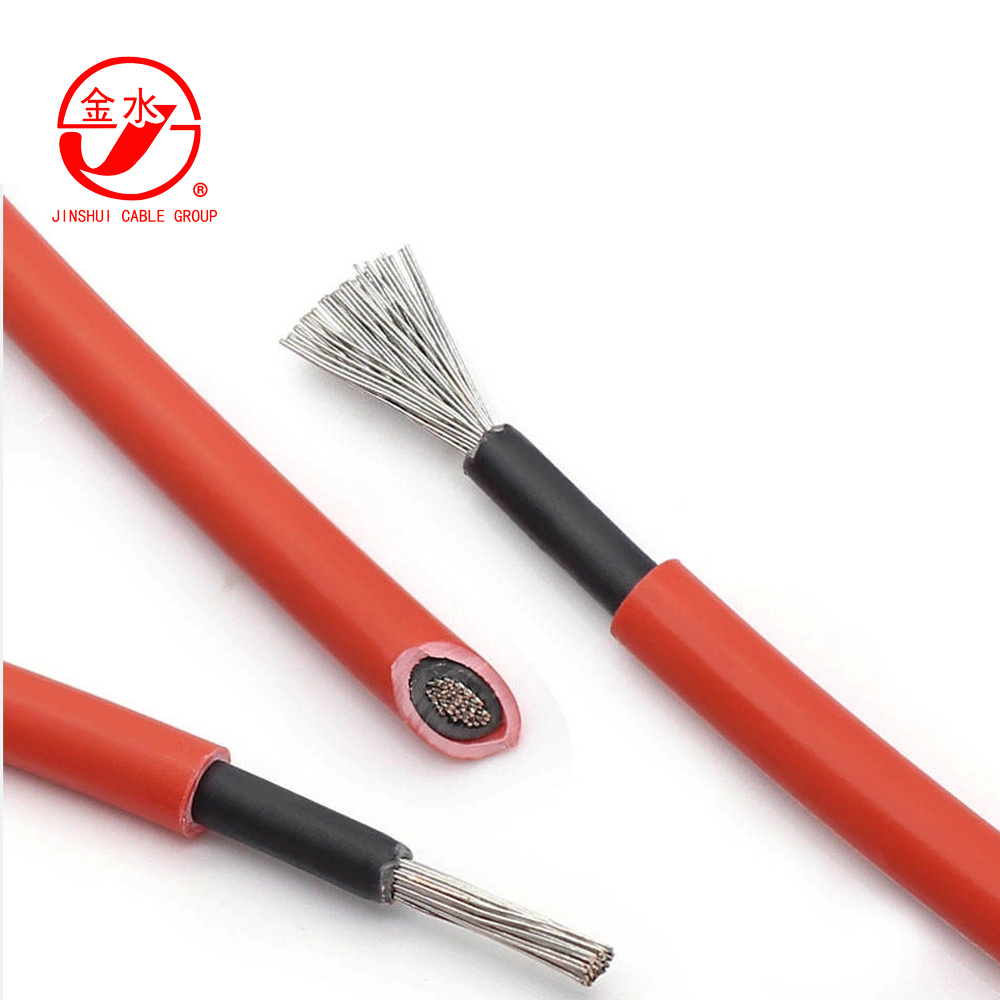

PV1-F H1z2z2-K TUV 2.5mm2 4mm2 6mm2 10mm2 Câble électrique PV isolé pour panneaux solaires image
Get Latest Price Request a quote
You May Like
Product Details
Product Description
PRÉSENTATION
Application
Les câbles solaires photovoltaïques sont destinés à l’interconnexion des alimentations dans les systèmes photovoltaïques à énergie renouvelable, tels que les panneaux solaires dans les exploitations d’énergie solaire. Les câbles PV sont fabriqués conformément à la norme BS en 50618 ou UL4703 et sont adaptés aux installations fixes, internes et externes avec des conduits ou des systèmes ou aux applications d’enfouissement direct
Standard
EN50618, UL4703
SPÉCIFICATIONS
TENSION NOMINALE : PV1-F : C.C. 1,0 KV C.A. 0.6 / 1,0 KV C.A.
H1Z2Z2-K : C.C. 1,5 KV C.A. 1.0/1,0 KV
Température ambiante : -40ºC~+90ºC
Température max. Au niveau du conducteur : +120ºC
Durée de vie : > 25 ans ( -40ºC~+90ºC)
Tension de tenue (V/5 min) : AC6500
Rayon de courbure min.(mm) : 5*D.
CONSTRUCTION
1. conducteur en cuivre étamé de classe 5
2. isolation
3. gaine
PARAMÈTRES
| 1 | 2 | 3 | 4 | 5 |
| Nombre et section nominale des conducteurs | Épaisseur de l’isolation | Épaisseur de la gaine | Résistance maximale du conducteur à 20ºC | Capacité de charge de courant |
| mm2 | mm | mm | Ω/km | A |
| 1 x 1,5 | 0.7 | 0.8 | 13.7 | 30 |
| 1 x 2,5 | 0.7 | 0.8 | 8.21 | 41 |
| 1×4 | 0.7 | 0.8 | 5.09 | 55 |
| 1×6 | 0.7 | 0.8 | 3.39 | 70 |
| 1×10 | 0.7 | 0.8 | 1.95 | 98 |
| 1×16 | 0.7 | 0.9 | 1.24 | 132 |
| 1×25 | 0.9 | 1.0 | 0.795 | 176 |
| 1×35 | 0.9 | 1.1 | 0.565 | 218 |
| 1×50 | 1.0 | 1.2 | 0.393 | 276 |
| 1×70 | 1.1 | 1.2 | 0.277 | 347 |
| 1 x 95 | 1.1 | 1.3 | 0.210 | 416 |
| 1×120 | 1.2 | 1.3 | 0.164 | 488 |
| 1×150 | 1.4 | 1.4 | 0.132 | 566 |
| 1×185 | 1.6 | 1.6 | 0.108 | 644 |
| 1×240 | 1.7 | 1.7 | 0.817 | 775 |
