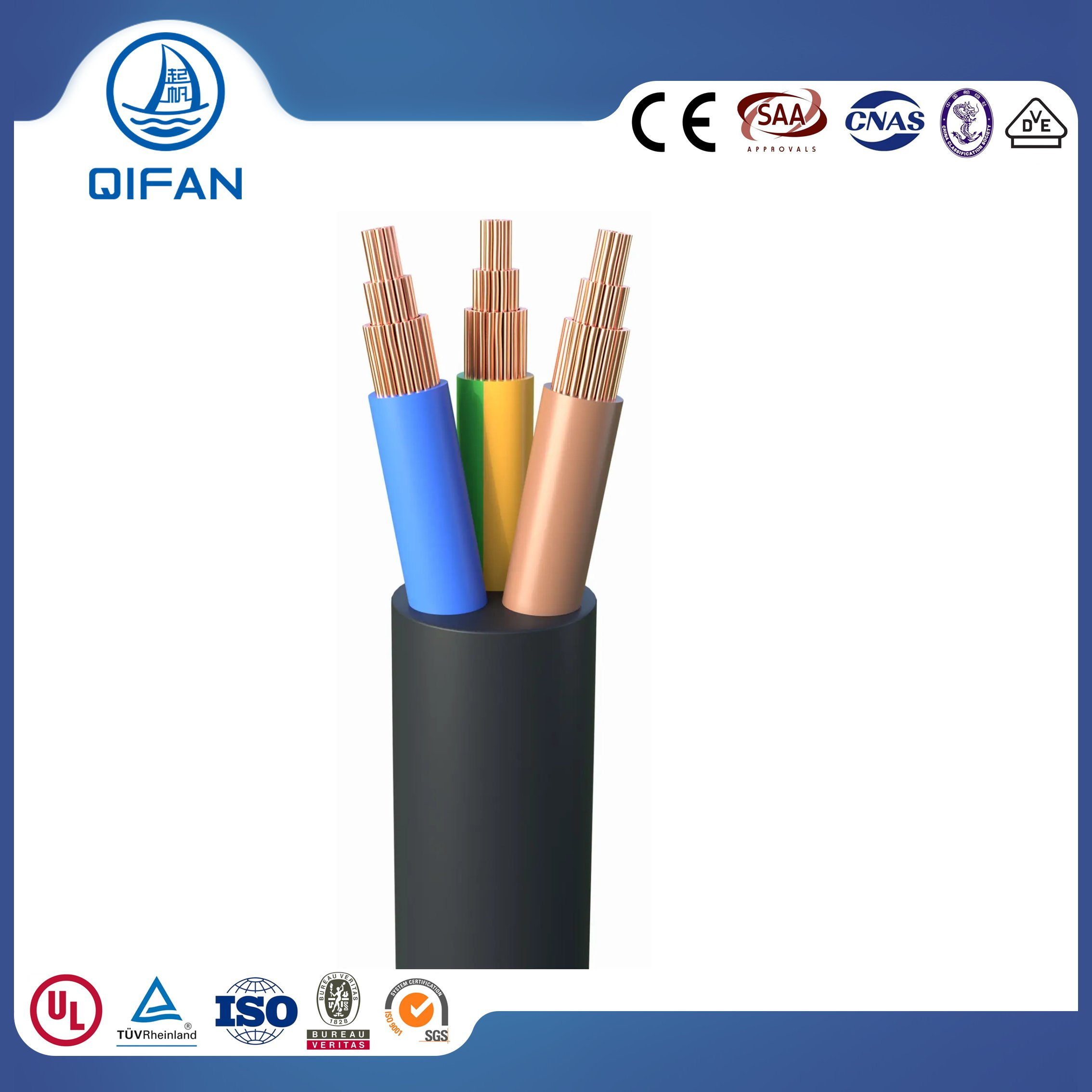

Câble flexible isolé en caoutchouc Tension H07rn-F

Câble flexible isolé en caoutchouc Tension H07rn-F image

Get Latest Price Request a quote

Product Details

N° de Modèle.

H07RN-F

Demande

contrôle

Matériau conducteur

Cuivre

Matériau de la gaine

caoutchouc cpe

Matériau isolant

caoutchouc epr

Forme Matériel

Fil rond

Domaine d′application

Le mien

Certificat

ISO9001, CE, CCC

Marque

yifang

standard

din vde 0282-4/2005

Paquet de Transport

fûts traités

Spécifications

2,5mm2 4mm2

Marque Déposée

yifang

Origine

Chine

Code SH

8544492100

Capacité de Production

10000m par semaine

Product Description

Isolation en caoutchouc souple 450/750V de tension de câble

H07RN-F (A07RN-F) 12×2.5 et 7×2.5

L’application

Pour une utilisation générale dans un endroit sec, humide et des endroits humides, pour une utilisation en extérieur, pour les applications agricoles ou dans les endroits soumis à d’explosion. Convient également pour les connexions de l’industrie et les équipements électriques de l’atelier soumis au stress mécanique de niveau moyen. Il peut être utilisé pour les installations fixes dans des bâtiments provisoires ainsi que pour les connexions mobiles de machines et appareils de levage.

Des données globales

Marque : YIFANG

Standard: La norme DIN VDE 0282-4/2005

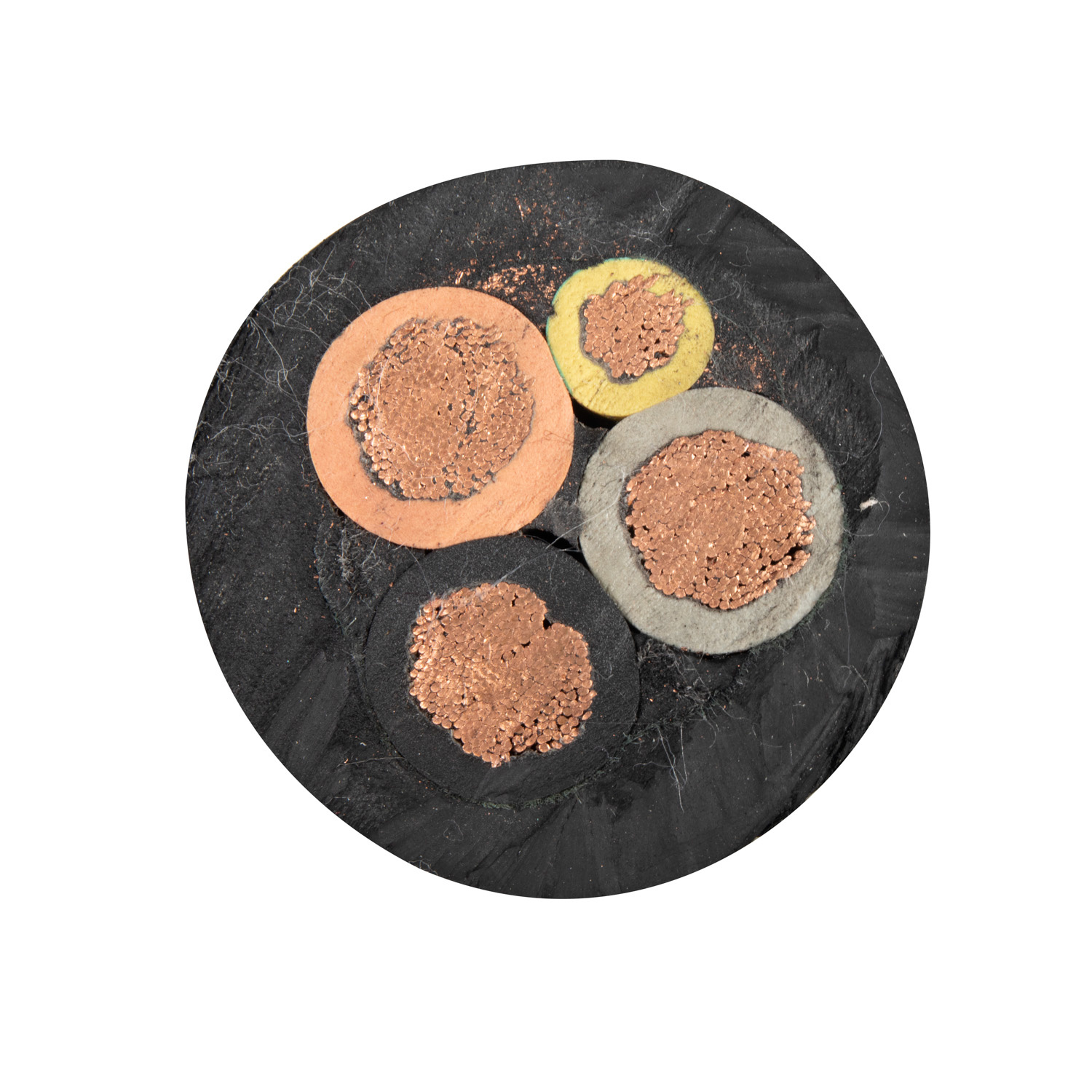

Caractéristiques de conception

Conductor	Fil de cuivre étamé, amende, classe 5 selon IEC 60228
L’isolement	Caoutchouc éthylène-propylène (EPR), AE4 Grade Numéro de code suivant VDE 0282-4/2005
Gaine extérieure	Polyéthylène chloré (CPE), EM2 Grade
Le marquage	(Année de fabrication) Câble Yifang A07RN-F (nombre de coeurs) x (cross-section) CU/EPR/CPE (tension nominale)

Les paramètres électriques

Tension nominale (U₀/U) : 450/750 V

Test haute tension: 2.5kV

Paramètres thermiques

Température maxi admissible au Conductor ≥ 60 °C

Max. Court-circuit température de l’conductor 250 °C

Condition de l’environnement

L’huile et résistant aux intempéries, le stress mécanique

Retardateur de flamme

No.	Description	Unité	Les données	Les données
1	Norme de référence		La norme VDE 0250, Partie 812
2	Tension nominale	KV	450/750	450/750
3	Taille	Mm²	7×2.5	12×2.5
4	Conductor
	Section transversale nominale	Mm²	2.5	2.5
	Max. Diamètre de fil d’échouage	Mm	0.26	0.26
	Max. Diamètre du conducteur	Mm	2.4	2.4
	Max. D. C Résistance à 20 ºC	Ω/km	8.21	8.21
5	L’isolement
	Épaisseur nominale	Mm	0, 9	0, 9
	Couleur de l’isolement	—	Noirs avec chiffres blancs sauf motif coeur jaune-vert
7	Gaine extérieure
	Épaisseur nominale	Mm	2.7	3.1
	La couleur de la gaine	—	Jaune	Jaune
8	Env. Dia. Hors tout de câble	Mm	17.7~21.7	20.6~26.2
9	Env. Poids	Kg/km	890	1390
10	Rayon de courbure minimal Pour l’installation	—	≤ 5D (D: Diamètre global )(Fixe ) ≤10D (D: Diamètre global )(flexible)
11	La longueur d’emballage standard	M	1000	1000

Qui nous sommes Chine Câble flexible isolé en caoutchouc Tension H07rn-F fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
